GMD-GBI, a defesa antimíssil dos Estados Unidos
Ground Based Interceptor
Sérgio Santana*
Passados pouco mais de três anos desde o início da “Operação Militar Especial” das Forças Armadas da Federação Russa contra o território da Ucrânia, em 24 de fevereiro de 2022, o nível de tensão tem aumentado progressivamente, notadamente do lado russo, que na perspectiva de presenciar forças de paz da OTAN ocuparem o território ucraniano durante um provável armistício, tem repetidamente mencionado o potencial do seu armamento nuclear frente à Aliança Ocidental.
Similarmente ao sistema antimísseis russo, baseado no modelo A-135 – descrito pelo Poder Aéreo neste link – o sistema antimísseis norte-americano é GMD/GBI (Ground-based Mid-course Defense/Ground Based Interceptor, iniciais para Defesa de Meio Curso Baseada em Solo/Interceptador Baseado em Solo) operado em conjunto pelo Exército e a Força Aérea dos Estados Unidos.
O Sistema de Meio Curso Baseado em Solo

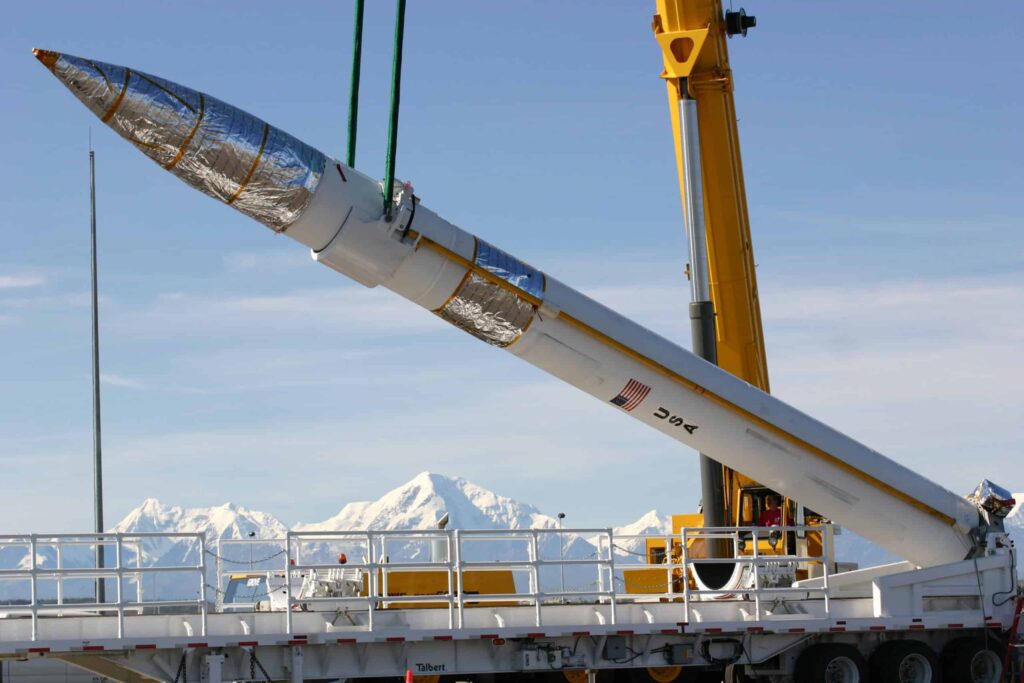

É o sistema de defesa antimísseis nacional dos Estados Unidos, projetado para proteger todos os 50 estados de um ataque limitado de mísseis balísticos de longo alcance. Um sistema global, o GMD e seus elementos associados abrangem 15 fusos horários e incluem mísseis GBI em dois locais: Ft. Greely, Alasca, e Base Aérea de Vandenberg, California.

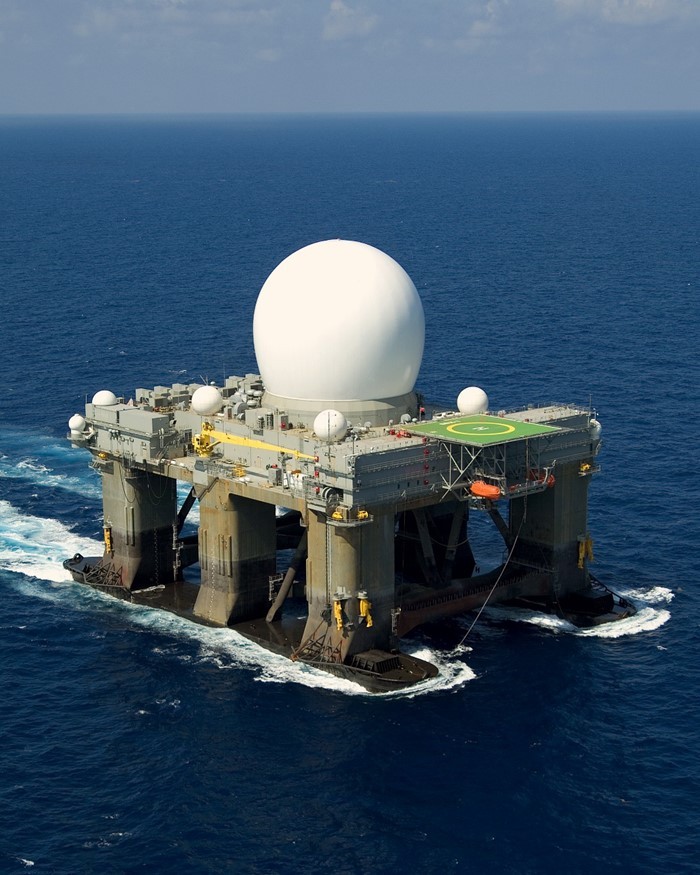

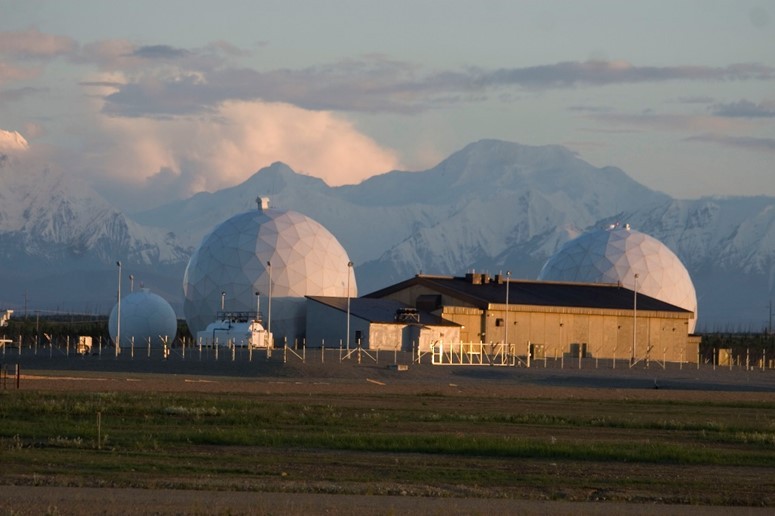

O GMD integra dados de sete tipos de sensores em terra, mar e espaço, conectados em rede por meio de sistemas de controle de fogo e comunicação distribuídos. Há 44 GBIs implantados, com 40 baseados em Fort Greely, Alasca e quatro na Base Aérea de Vandenberg, havendo previsão de mais 20 até o fim da presente década.

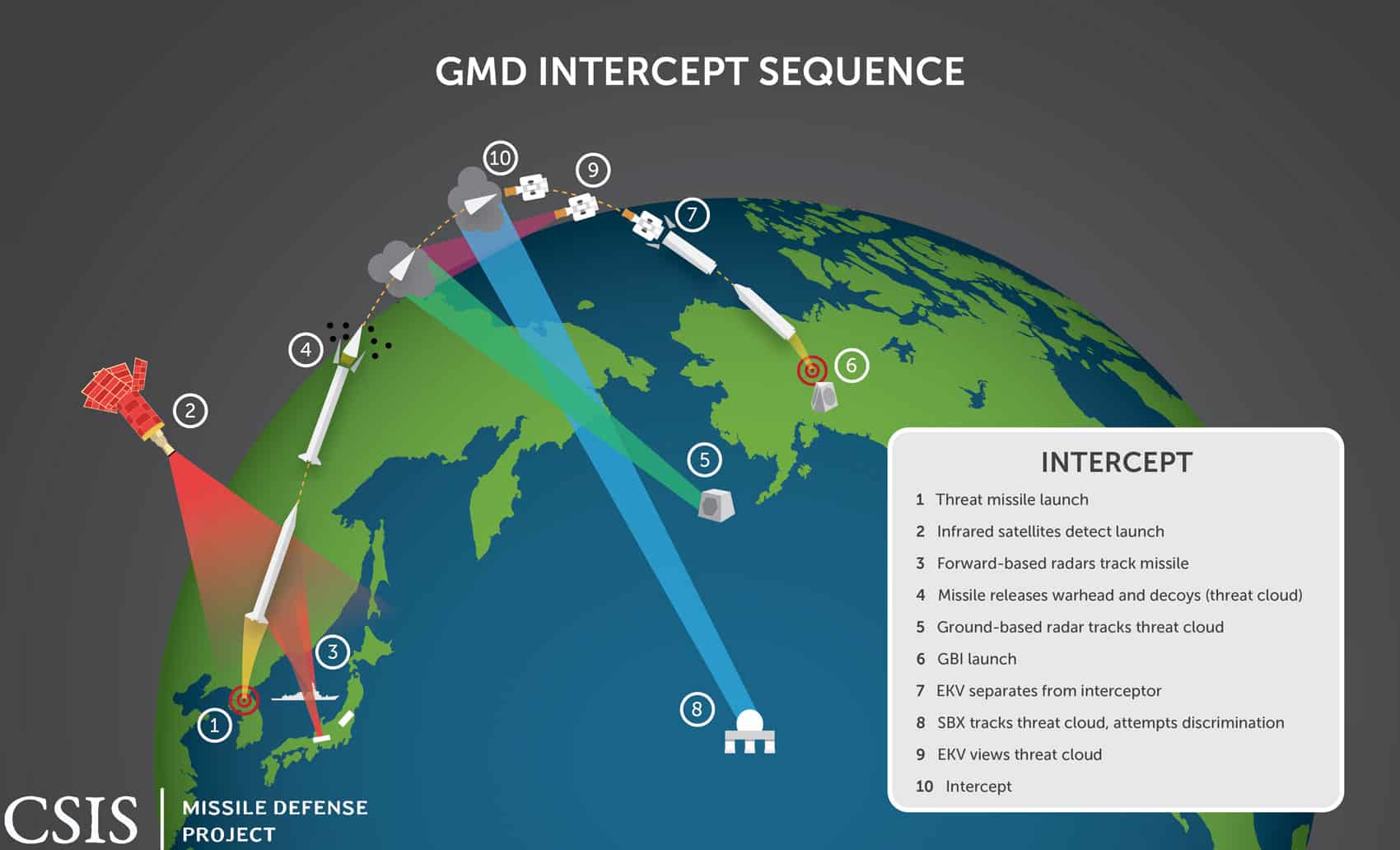

Após detectar um lançamento de míssil, os sensores de defesa antimísseis balísticos do GMD alimentam dados no seu sistema de controle de disparo, para lançar um ou mais GBIs. Cada GBI de três estágios movidos a combustível sólido, voa na direção do míssil que se aproxima antes de liberar um Veículo Exoatmosférico de Destruição (Exoatmosferic Kill Vehicle, EKV), que usa sensores de bordo para rastrear e colidir fisicamente com a ogiva, destruindo-a no impacto.

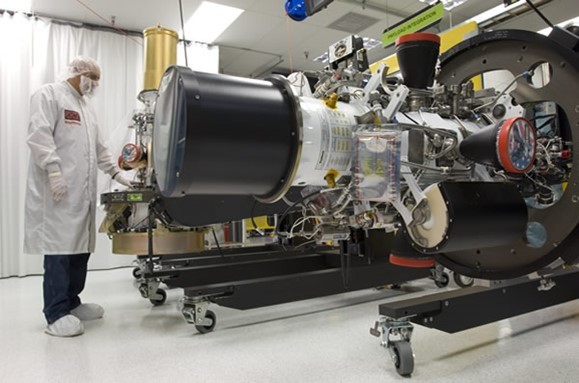

O EKV consiste em um pacote de sensor-propulsão que colide com o veículo de reentrada durante a fase intermediária da trajetória balística do míssil, usando seu próprio buscador infravermelho, sistema de orientação e motor. À medida que se aproxima do alvo, o EKV integra dados dos radares de banda X com seus sensores de bordo e trava no míssil inimigo. O EKV ajusta continuamente sua trajetória de voo até colidir com o alvo.
O impacto causa a destruição completa da ogiva adversária, incluindo quaisquer agentes nucleares, químicos ou biológicos. Cada míssil GBI produzido por um consórcio entre as empresas Orbital Sciences Corporation, Raytheon e Boeing Defense, Space & Security pesa 21.600kg, mede 16.61m de comprimento e 1.28m de diâmetro, tendo guiagem dupla (inercial e infravermelho), é disparado de silos e atinge velocidade máxima de Mach 33 (35.013km/h), com um alcance de 5.300km.
O Controle de Fogo e Comunicação do GMD/GBI
O sistema GMD é ativado através do GFC (GMD Fire Control, Controle de Fogo do GMD), um software que recebe dados de vários sensores em todo o mundo por meio do Sistema de Comunicação por Satélite de Defesa, compila essas informações para criar uma imagem do campo de batalha e atualiza o operador sobre o status do arsenal de GBI, facilitando o planejamento de engajamento e as decisões de lançamento. Após o lançamento de um GBI, o GFC também retransmite dados de segmentação em voo em tempo real por meio de um dos seis terminais de dados operacionais em voo para o veículo de destruição exoatmosférico. O GMD Fire Control também é configurado para receber informações via C2BMC.
Comando e Controle: O C2BMC
O sistema de Comando e Controle, Gerenciamento de Batalha e Comunicações (Command and Control Battle Management and Communications) é uma interface de hardware e software para o sistema de defesa de mísseis balísticos (Ballistic Missile Defense System, BMDS) que integra dados de vários sensores e unidades de controle de tiro.
Essa integração permite construir uma imagem comum do espaço de batalha para operadores em todo o BMDS resultando na seleção de soluções de tiro ideais com base no status do BMDS, cobertura do sistema e trajetórias de mísseis balísticos. Também permite que os comandos de combate planejem engajamentos, particularmente para missões que exigem coordenação entre vários elementos do BMDS. Atualmente, há cerca de 100 estações de trabalho C2BMC em todos os comandos de combate com conectados ao BMDS.
A primeira estação de trabalho C2BMC tornou-se operacional em 2004. Desde então, elas foram adotadas no USSTRATCOM, USEUCOM, USCENTCOM, USNORTHCOM e USPACOM como um meio de fornecer integração e gerenciamento de batalha aos operadores do BMDS. Várias atualizações do sistema ou foram lançadas para melhorar o gerenciamento de sensores e trazer novos elementos BMDS para a rede.
Essas capacidades fazem do C2BMC o primeiro verdadeiro sistema de gerenciamento de batalha do BMDS, pois permitem a coordenação de comandantes em todas as plataformas e a implementação de conceitos operacionais de lançamento remoto por meio da capacidade de conectar sensores e vinculá-los aos operadores.
O sistema também permite o planejamento de batalha, resultando na coordenação em tempo real entre comandos envolvidos e planejadores de elementos do sistema antes de engajamentos reais.
*Bacharel em Ciências Aeronáuticas (Universidade do Sul de Santa Catarina – UNISUL), pós-graduado em Engenharia de Manutenção Aeronáutica (Pontifícia Universidade Católica de Minas Gerais – PUC/MG). Colaborador de Conteúdo da Shephard Media. Colaborador das publicações Air Forces Monthly, Combat Aircraft e Aviation News. Autor e co-autor de livros sobre aeronaves de Vigilância/Reconhecimento/Inteligência, navios militares, helicópteros de combate e operações aéreas
